I – Van an toàn là gì?

• • Van an toàn (Safety valve) là một thiết bị thủy lực dùng để điều chỉnh áp suất trong:

    • Ống dẫn

    • Bồn chứa khí

    • Hoặc chất lỏng.

Van an toàn thuộc nhóm thiết bị điều chỉnh áp suất đầu vào.

II – Chức năng, nhiệm vụ:

1. • Nhiệm vụ chính là bảo vệ mạch thủy lực khỏi sự tăng áp vượt giá trị định mức.

   • Trong quá trình làm việc, thiết bị luôn ở trạng thái đóng, là những cơ cấu không thể thiếu trên mỗi thiết bị áp lực. Do đó, nó cần được cân chỉnh trong các trường hợp:

          – Trước khi đưa thiết bị vào hoạt động.

           – Trong quá trình hoạt động của thiết bị theo quy định của quy trình bảo dưỡng.

           – Khi thiết bị được kiểm định định kỳ hoặc bất thường

III – Phân loại

• • Có thể chia ra làm hai nhóm chính: van tác động trực tiếp và tác động gián tiếp.

– Van an toàn tác động trực tiếp:

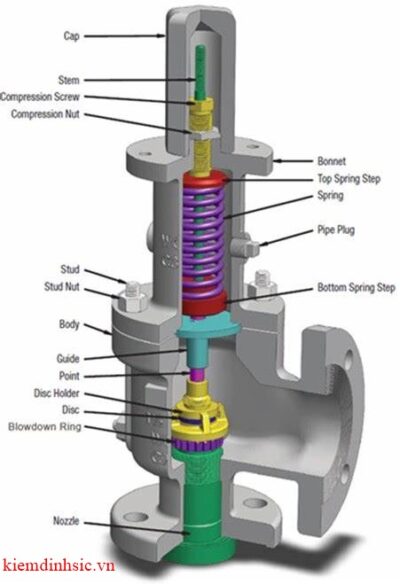

– Loại van này có cấu trúc bao gồm: piston, thân van, lò xo, đĩa lò xo, vít điều chỉnh lò xo.

– Nguyên lý làm việc của van an toàn dựa trên sự cân bằng tác dụng của những lực ngược chiều nhau tác động lên nút van hoặc piston:

 + Lực đàn hồi của lò xo

 + Và áp suất lưu chất.

– Van an toàn tác động gián tiếp:

– Được sử dụng trong các hệ thống thủy lực có áp suất cao mà van tác động trực tiếp không thể được ứng dụng.

Cấu tạo van tác động gián tiếp bao gồm:

+ Van chính có piston đường kính lớn và lò xo có độ cứng nhỏ.

+ Van phụ có piston có đường kính nhỏ và lò xo có độ cứng lớn.

– Nguyên lý hoạt động dựa trên sự cân bằng tác dụng của những lực ngược chiều nhau tác dụng lên nút van (piston):

Lực đàn hồi của lò xo và áp suất lưu chất trong khoang van chính (được thiết lập bởi van phụ) với áp suất lưu chất đầu vào.

4 . Thử nghiệm van an toàn

Việc thử nghiệm van an toàn tuân thủ theo TCVN 7915-1:2009 như sau:
• Kiểm tra bằng mắt tình trạng kỹ thuật của van.
• Dùng khí hoặc chất lỏng nâng áp suất để kiểm tra áp suất tác động, áp suất đóng của van.
• Kiểm tra độ kín của van.

Sau cùng, van sẽ được bấm chì và đưa vào sử dụng.
